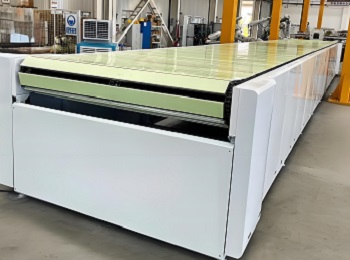

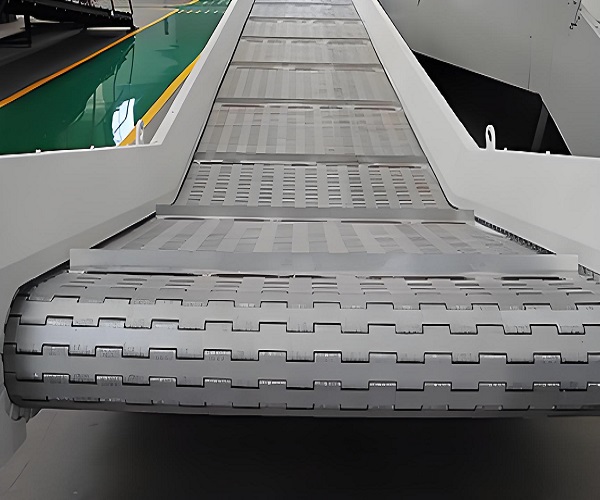

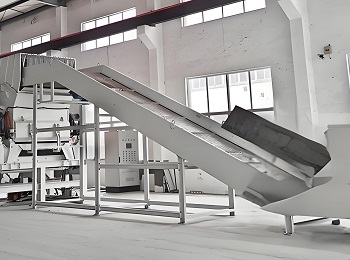

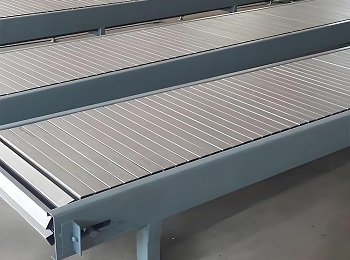

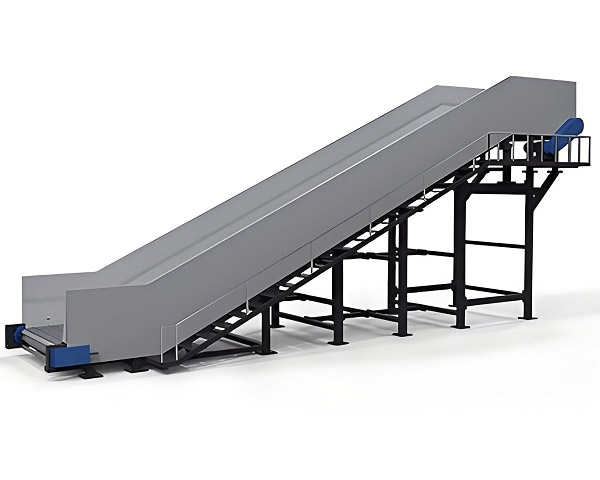

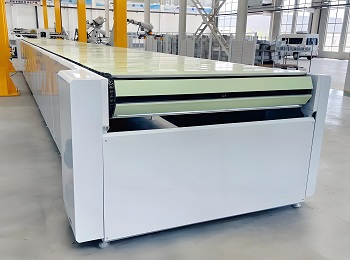

El transportador de placa de cadena serie CPC es un equipo de transporte que utiliza una cadena de flexión con circulación de 360° y su correspondiente cadena de ruedas como fuerza de tracción, y una placa metálica como soporte de la carga. Esta máquina se utiliza ampliamente en diversos sectores, ya que transporta mercancías de diferente peso mediante movimiento continuo o intermitente. Su función es ahorrar mano de obra y mejorar la eficiencia de producción.
Además del transporte de materiales comunes, el equipo también cumple con los requisitos de transporte de materiales resistentes al aceite, a la corrosión y otros materiales especiales. Se utiliza ampliamente en la industria ligera, electrónica, alimentaria, farmacéutica, maquinaria, industria química diaria, gestión de residuos sólidos y otras industrias.
El transportador de cadena está compuesto por una unidad de potencia, un eje de transmisión, un rodillo, un tensor, una rueda dentada, una cadena, un rodamiento y una placa de cadena, entre otros. Utiliza una serie de cadenas fijadas a la cadena de tracción para proporcionar tracción y una placa metálica como soporte para guiar los materiales a transportar en dirección horizontal o inclinada.
1. Considere la distancia y la altura de transporte: determine la distancia de transporte del transportador y la altura que debe elevarse o bajarse.
2. Asegúrese de que la estructura del transportador sea resistente, duradera, capaz de soportar la carga requerida y fácil de mantener y limpiar.
3. Considere la capacidad de transporte: asegúrese de que la capacidad de transporte del transportador satisfaga las necesidades de producción.
4. Considere la reputación de la marca: elija proveedores con buena reputación de marca y boca a boca.
5. Si los productos estándar no satisfacen las necesidades específicas, se pueden considerar transportadores personalizados. Al personalizar, comunique los requisitos detalladamente al proveedor para garantizar que el producto personalizado cumpla con los requisitos esperados.
En resumen, la elección de un transportador de cadena requiere una consideración exhaustiva de múltiples factores, como requisitos, tipos, materiales y estructuras, parámetros de rendimiento y proveedores. Mediante una evaluación y comparación minuciosas, se puede seleccionar el transportador más adecuado para satisfacer las necesidades de producción o logística.
Se adopta una transmisión de cadena resistente al desgaste de baja resistencia, y la superficie de entrega es plana y lisa, con baja fricción.
Placa de cadena de carga pesada, que puede satisfacer los requisitos de transporte rápido de materiales con gran volumen y peso.
La estructura mecánica es firme y estable, la calidad es segura y confiable y la vida útil es larga.
Gran volumen de transporte, alta estabilidad, operación conveniente, fuerte adaptabilidad y diseño flexible.

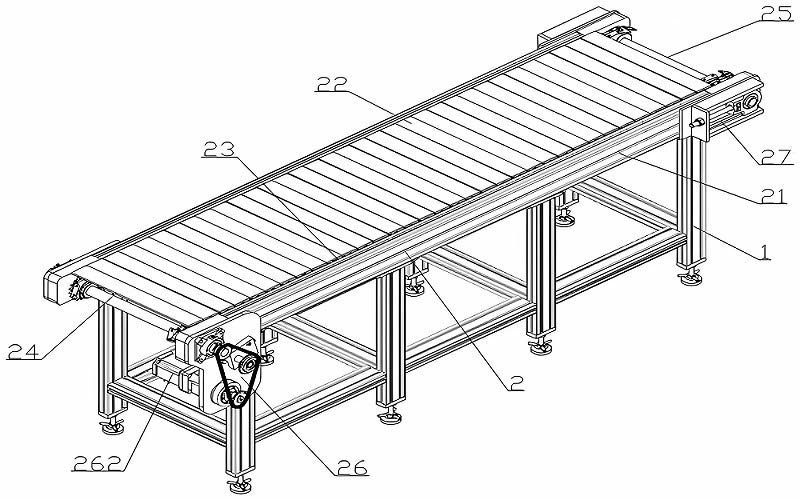

El transportador de cadena se compone principalmente de dispositivos de potencia (como motores), ejes de transmisión, rodillos, tensores, ruedas dentadas, cadenas, rodamientos, lubricantes y placas de cadena. Entre ellos, las cadenas y las placas metálicas son los dos componentes principales para el transporte de materiales animales.
Efecto de tracción de la cadena: El transportador de cadena utiliza una serie de cadenas fijadas a la cadena de tracción para proporcionar tracción. Estas cadenas, accionadas por la unidad de potencia, experimentan un movimiento alternativo cíclico, impulsando así todo el sistema transportador.
Función de soporte de carga de las placas metálicas: Como soporte durante el proceso de transporte, las placas metálicas se encargan de guiar los materiales a transportar en la dirección del movimiento de la cadena (horizontal o inclinada). El diseño de las placas metálicas suele tener cierta resistencia y rigidez para garantizar un soporte de carga estable de los materiales durante el transporte.
Combinación de rueda dentada y tambor: La rueda dentada y el tambor desempeñan un papel crucial en la transmisión y el soporte del transportador de cadena. La rueda dentada engrana con la cadena, transmitiéndole potencia. El tambor soporta la placa metálica para garantizar su correcto funcionamiento durante el transporte.
Función del tensor y lubricante: El tensor ajusta la tensión de la cadena y garantiza que mantenga la tensión adecuada durante la transmisión. Los lubricantes reducen la fricción y el desgaste entre componentes como cadenas, ruedas dentadas y rodillos, mejorando así la eficiencia operativa y la vida útil de todo el sistema transportador.
| Modelo | HB50 | HB60 | HB70 | HB80 | HB100 | ||
| Ancho de cubeta de cadena (placa) (mm) | 500 | 600 | 700 | 800 | 1000 | ||
| Velocidad del transportador (m/min) | 7~14 | ||||||
| Capacidad de transporte | Cubeta（m²/h) | 15~25 | 20~35 | 30~40 | 40~50 | 50~70 | |
| Placa（mm) | 15~20 | 20~30 | 30~35 | 40~45 | 45~55 | ||
| Distancia de transporte F(m) | Generalmente ≤ 40, mayor que 70 | ||||||
| Transporte de materiales con partículas más grandes | Cubeta（mm) | 80 | 100 | 140 | 160 | 200 | |
| Placa（mm) | 120 | 160 | 200 | 240 | 300 | ||
| Ángulo de inclinación permitido hacia arriba（°） | Cubeta | ≤45° | |||||
| Placa | ≤15° | ||||||
*El resultado variará según los diferentes materiales, el tamaño de las partículas de alimentación y otros factores.
