La criba vibratoria circular permite separar residuos de construcción y minerales en diversos tamaños para su posterior procesamiento en plantas de trituración de piedra. Zhongcheng diseña y suministra una amplia gama de cribas vibratorias según la capacidad y las necesidades.
La criba vibratoria circular es una máquina de cribado de polvo fino de alta precisión, silenciosa y de alta eficiencia. Su cambio rápido de criba tarda de 3 a 5 minutos y su estructura completamente cerrada es ideal para partículas, polvo y filtración. La criba vibratoria rotatoria es accionada por un motor vertical como fuente de excitación. Los martillos excéntricos instalados en los extremos superior e inferior del motor convierten su movimiento de rotación en movimiento horizontal y vertical, que se transmite a la superficie de la criba. Ajustar el ángulo de fase entre los extremos superior e inferior puede modificar la trayectoria del material sobre la superficie de la criba.
La criba vibratoria circular funciona aprovechando la vibración rotatoria reciprocante generada por la excitación del oscilador. El peso giratorio superior del oscilador produce una vibración rotacional plana en la superficie de la criba, mientras que el peso giratorio inferior produce una vibración rotacional cónica. El efecto combinado de estas fuerzas hace que la superficie de la criba produzca una vibración rotacional compleja. Su trayectoria de vibración es una curva espacial compleja. La curva se proyecta como un círculo en el plano horizontal y una elipse en el vertical. Ajustando la fuerza de excitación del martillo pesado que gira verticalmente, se puede modificar la amplitud. Ajustando el ángulo de fase espacial de los martillos superior e inferior, se puede modificar la forma de la curva de la trayectoria del movimiento de la superficie del tamiz y la trayectoria del material sobre ella.
1. Al seleccionar una criba vibratoria, se debe considerar la forma, la humedad, el contenido de arcilla, etc. del material a cribar. El uso de materiales adecuados puede mejorar la eficiencia de producción de la criba vibratoria.
2. Considere el área de la criba, el modo de movimiento, la frecuencia de vibración y otros factores de la criba vibratoria. Por ejemplo, cuando la criba móvil tamiza partículas, estas pueden vibrar en la superficie de la criba cerca del orificio vertical. Una frecuencia de vibración alta mejora el efecto de tamizado.
3. La capacidad de la criba vibratoria debe ser compatible con el equipo correspondiente. Si la capacidad de producción es excesiva, se desperdiciará la inversión de capital. La sobrecarga causará desgaste y reducirá la capacidad de producción.
4. Según el propósito del cribado, se debe elegir un tipo de criba vibratoria diferente. Por ejemplo, para el precribado, se puede usar una criba vibratoria circular; para la clasificación y cribado de materiales después de la trituración, se puede usar una criba vibratoria grande; y para la deshidratación, se puede usar una criba vibratoria lineal.
Simplifica la separación de materiales con propiedades especiales sin cambiar sus características, adecuado para nuevos materiales.
Según los requisitos de cribado del material, se pueden configurar de 1 a 5 capas de pantallas con diferentes tamaños de malla.
El puerto de descarga tiene un diseño circular y su posición se puede ajustar libremente para facilitar la producción. La estructura es modular y permite una rápida carga, descarga y limpieza.
La temperatura de funcionamiento baja y estable no provocará que la temperatura local aumente y puede funcionar de forma continua.

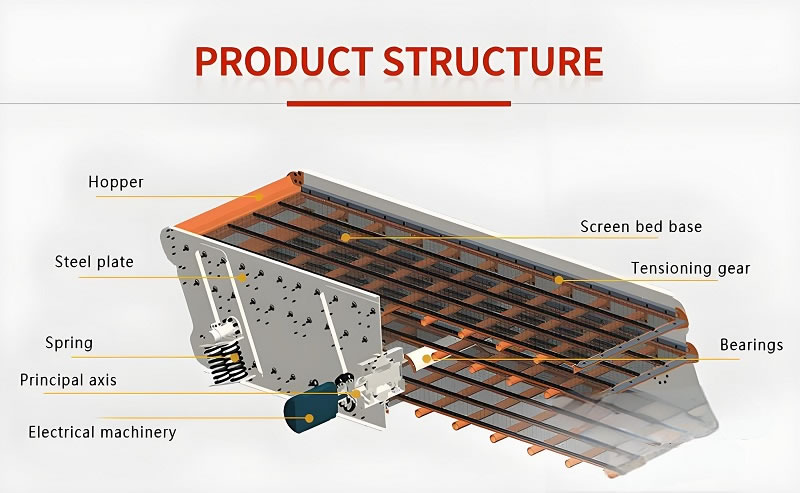

La criba vibratoria es un equipo común para el cribado de materiales sólidos, y su principio de funcionamiento se basa principalmente en la acción de la fuerza de vibración. A continuación, se presenta un análisis detallado de su principio de funcionamiento:
1. Generación de fuerza de vibración
Motor de vibración: La criba vibratoria está equipada con uno o más motores de vibración que generan fuerza de vibración mediante movimiento rotatorio. Los motores de vibración se suelen instalar en un lateral de la caja de cribado, generando fuerza centrífuga mediante la rotación de bloques excéntricos, que posteriormente se convierte en fuerza de vibración.
2. Transmisión de la fuerza de vibración
Transmisión a la caja de cribado y la criba: La fuerza de vibración generada por el motor de vibración se transmite a la caja de cribado a través del resorte o sistema de vibración que conecta la caja de cribado con el motor de vibración. La caja de cribado vibra en consecuencia, mientras que la malla del tamiz vibra debido a la transmisión de la fuerza de vibración. Esta vibración produce una determinada amplitud y frecuencia en el tamiz, logrando así el cribado de los materiales.
3. Proceso de cribado de materiales
Material que entra a la caja de cribado: El material entra a la caja de cribado por el puerto de alimentación, generalmente ubicado en la parte superior de la caja.
| Modelo | Especificación del tamiz (mm) | Capas | Tamaño de malla (mm) | Tamaño máximo de alimentación (mm) | Capacidad de procesamiento (t/h) | Potencia del motor (kW) | Frecuencia de vibración (r/min) | Doble amplitud (mm) |
| 2YK1237 | 1200X3700 | 2 | 3-50 | 200 | 30-100 | 5.5 | 970 | 5-9 |
| 3YK1237 | 1200X3700 | 3 | 3-50 | 200 | 30-100 | 7.5 | 970 | 5-9 |
| 2YK1548 | 4800X1500 | 2 | 3-100 | 400 | 30-275 | 15 | 970 | 5-9 |
| 3YK1548 | 4800X1500 | 3 | 3-100 | 400 | 30-275 | 15 | 970 | 5-9 |
| 2YK1848 | 4800X1800 | 2 | 3-100 | 400 | 56-330 | 18.5 | 970 | 5-9 |
| 3YK1848 | 4800X1800 | 3 | 3-100 | 400 | 56-330 | 18.5 | 970 | 5-9 |
| 4YK1848 | 4800X1800 | 4 | 3-80 | 400 | 56-330 | 22 | 970 | 5-9 |
| 2YK1860 | 6000X1800 | 2 | 3-100 | 400 | 65-586 | 18.5 | 970 | 5-9 |
| 3YK1860 | 6000X1800 | 3 | 3-100 | 400 | 65-586 | 22 | 970 | 5-9 |
| 4YK1860 | 6000X1800 | 4 | 3-100 | 400 | 65-586 | 30 | 980 | 5-9 |
| 2YK2160 | 6000X2100 | 2 | 3-100 | 400 | 81-720 | 22 | 980 | 5-9 |
| 3YK2160 | 6000X2100 | 3 | 3-100 | 400 | 81-720 | 30 | 970 | 5-9 |
| 4YK2160 | 6000X2100 | 4 | 3-100 | 400 | 81-720 | 37 | 980 | 5-9 |
| 2YK2460 | 6000X2400 | 2 | 3-150 | 400 | 100-810 | 22 | 970 | 5-9 |
| 3YK2460 | 6000X2400 | 3 | 3-150 | 400 | 100-810 | 30 | 980 | 5-9 |
| 4YK2460 | 6000X2400 | 4 | 3-150 | 400 | 150-850 | 37 | 980 | 5-9 |
| 2YK2470 | 7000X2400 | 2 | 3-100 | 400 | 180-900 | 30 | 980 | 5-9 |
| 3YK2470 | 7000X2400 | 3 | 3-100 | 400 | 180-900 | 37 | 980 | 5-9 |
| 4YK2470 | 7000X2400 | 4 | 3-100 | 400 | 180-900 | 45 | 980 | 5-9 |
| 2YK2480 | 8000X2400 | 2 | 3-150 | 400 | 190-940 | 30 | 980 | 5-9 |
| 3YK2480 | 8000X2400 | 3 | 3-150 | 400 | 190-940 | 37 | 980 | 5-9 |
| 4YK2480 | 8000X2400 | 4 | 3-150 | 400 | 190-940 | 45 | 980 | 5-9 |
| 2YK3070 | 7000X2400 | 2 | 3-100 | 400 | 220-1000 | 37 | 980 | 5-9 |
| 3YK3070 | 7000X2400 | 3 | 3-150 | 400 | 220-1000 | 45 | 980 | 5-9 |
| 4YK3070 | 7000X2400 | 4 | 3-150 | 400 | 220-1000 | 55 | 980 | 5-9 |
*El resultado variará según los diferentes materiales, el tamaño de las partículas de alimentación y otros factores.
