Características y ventajas de la trituradora de cono de resorte

En aplicaciones de trituración de alta resistencia, como la minería y la producción de materiales de construcción, las trituradoras de cono de resorte, gracias a su diseño estructural único, ocupan un lugar central. Su tecnología principal, un "sistema de seguridad de resorte + principio de trituración laminada", aborda las deficiencias de los equipos de trituración tradicionales, a menudo causadas por atascos de materias extrañas, a la vez que produce materiales granulares de alta calidad. Desde las características estructurales hasta las ventajas de rendimiento, desde las áreas de aplicación hasta las opciones de actualización, el valor técnico de este equipo permea toda la cadena de procesamiento de materias primas. Este artículo analiza sistemáticamente la estructura de doble núcleo, cuatro ventajas principales de rendimiento y diversos escenarios de aplicación de las trituradoras de cono de resorte. Al aprovechar datos de casos prácticos y aspectos técnicos destacados de la minería, proporciona una referencia para la selección y actualización de modelos industriales.

Características estructurales principales: Lógica de diseño basada en el sistema de resortes

1. Estructura de doble núcleo "Cámara de trituración + seguridad de resorte"

La trituradora de cono de resorte, con su diseño principal que incluye "trituración rotatoria de eje excéntrico + protección de seguridad de resorte", Consta de un cono fijo, un cono móvil, un sistema de resortes y un mecanismo de transmisión. La cámara de trituración, formada por ambos conos, presenta un diseño en capas que se estrecha desde la abertura de alimentación superior hasta la abertura de descarga inferior. Esto se adapta a las diferentes necesidades de trituración gruesa, media y fina. Por ejemplo, la cámara de trituración gruesa admite tamaños de alimentación de 120 a 300 mm, mientras que el tamaño de descarga de la cámara de trituración fina se puede controlar en un rango de 5 a 25 mm.

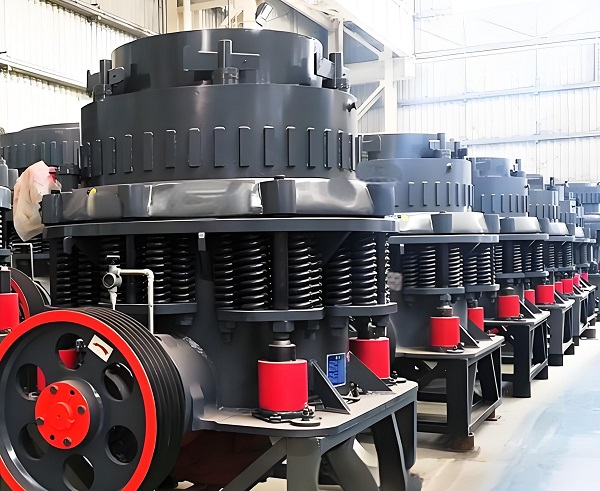

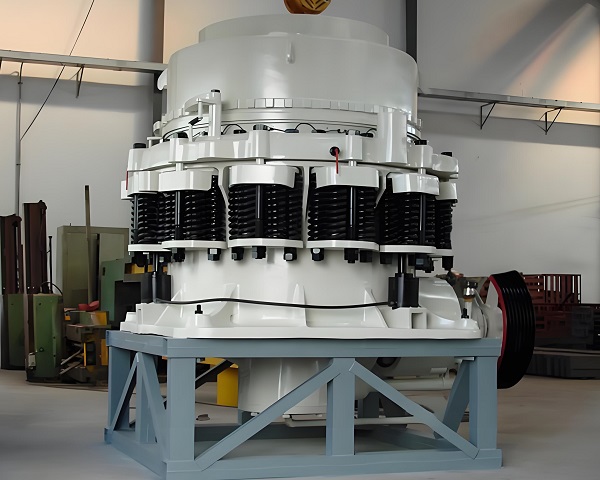

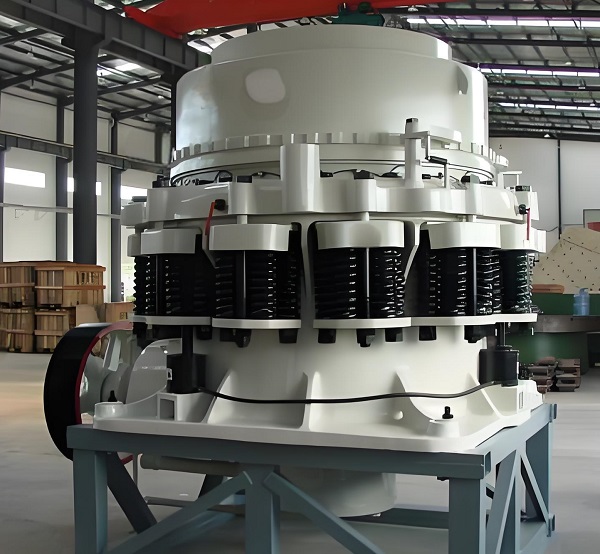

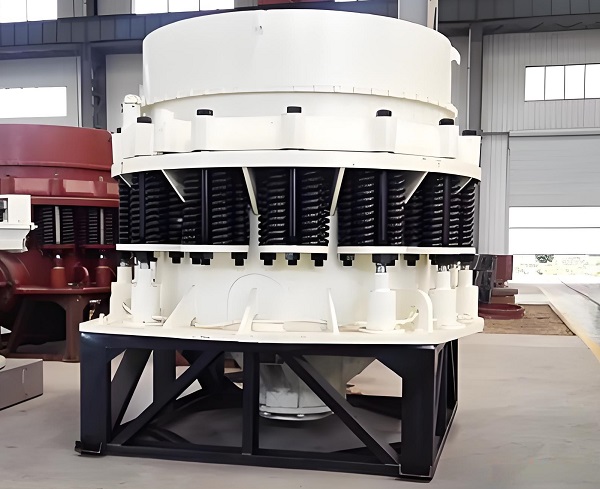

El sistema de resortes es su sello distintivo, con 8 a 16 grupos de resortes distribuidos uniformemente a lo largo de la circunferencia superior del equipo, que conectan el cono fijo al bastidor. Este sistema funciona como amortiguador y dispositivo de seguridad. Durante la trituración normal, proporciona precarga, mejorando la estabilidad de la cámara. Cuando entran objetos intriturables, como bloques de hierro, los resortes se comprimen, lo que provoca que el cono fijo se desplace hacia arriba, ampliando la abertura de descarga y permitiendo la salida de objetos extraños, evitando así el atascamiento del equipo. Datos de una cantera de piedra en la provincia de Henan muestran que los modelos equipados con dispositivos de seguridad de resorte han reducido la tasa de fallos por atascamiento de objetos extraños del 15 % al 2 %, y el tiempo de funcionamiento continuo del equipo se ha ampliado a más de 20 horas.

2. Adaptación precisa de los mecanismos de transmisión y ajuste

El sistema de transmisión utiliza una configuración de «motor + correa trapezoidal + eje excéntrico». El motor acciona el eje excéntrico a través de la correa trapezoidal, que a su vez impulsa el cono móvil en un movimiento oscilante, logrando la extrusión del material y el triturado por cizallamiento. Este método de transmisión ofrece una estructura sencilla y una alta eficiencia de transmisión de potencia, con pérdidas de tan solo el 5%-8%, lo que representa una reducción de 10 puntos porcentuales en comparación con los modelos de transmisión hidráulica.

El mecanismo de ajuste del tamaño de descarga es flexible y permite variar la separación de la cámara de trituración ajustando la posición vertical del cono fijo. Un dial permite un control preciso del tamaño de descarga con una precisión de ajuste de 1 mm. Mediante un ajuste fino, un concentrador de mineral metálico en Yunnan ha logrado un tamaño de partícula de mineral triturado estable de 10 ± 1 mm, lo que mejora la eficiencia de molienda posterior en un 22%. Algunos modelos de alta gama están equipados con un dispositivo de ajuste hidráulico, lo que reduce el tiempo de ajuste de 30 minutos con ajuste manual a 5 minutos, lo que los hace adecuados para cambios frecuentes de material.

3. Diseño confiable de los sistemas de sellado y lubricación

Para afrontar las duras condiciones de trabajo de la minería y el procesamiento de piedras, el equipo utiliza múltiples sellos y lubricación forzada. La conexión entre el cono y el bastidor utiliza una combinación de "sello laberíntico y sello antipolvo", que evita eficazmente la entrada de polvo en el mecanismo interno y logra una vida útil del sello de más de 8000 horas. El sistema de lubricación utiliza circulación forzada de aceite ligero, con una bomba de aceite que suministra aceite lubricante a componentes clave como el eje excéntrico y los cojinetes. Los dispositivos de monitoreo de temperatura y presión del aceite apagan automáticamente la máquina cuando la temperatura del aceite supera los 65 °C o la presión del aceite es anormal, lo que previene daños por fricción seca.

Una trituradora de cono de resorte en una mina de carbón a cielo abierto en Mongolia Interior, operando en un entorno con concentraciones de polvo que alcanzan los 50 mg/m³,Ha extendido la vida útil de los rodamientos de los modelos tradicionales de 6 a 12 meses gracias a este sistema de sellado y lubricación, reduciendo la tasa de fallas del equipo en un 60%.

Ventajas Clave de Rendimiento: Valor Fundamental para Adaptarse a Escenarios de Trituración de Alta Resistencia

1. Alta Eficiencia de Trituración y Capacidad de Procesamiento Estable

Utilizando el principio de "trituración laminada", la trituradora de cono de resorte se somete a múltiples ciclos de compresión y molienda dentro de la cámara de trituración, logrando una eficiencia de trituración muy superior a la de una trituradora de mandíbulas. Los modelos convencionales ofrecen capacidades de producción de 50 a 1500 toneladas/hora. Por ejemplo, la trituradora gruesa PYB2200 tiene una capacidad de 800 a 1200 toneladas/hora, ideal para líneas de producción de piedra a gran escala. La trituradora fina PYD1750, con una capacidad de 100 a 300 toneladas/hora, satisface las necesidades de trituración media y fina.

La estabilidad de su capacidad de procesamiento es particularmente excepcional. Un sistema de resortes amortigua las fluctuaciones del material, lo que permite que el equipo mantenga una producción estable incluso cuando la velocidad de alimentación fluctúa dentro del ±20 % de la carga nominal. Tras la adopción de una trituradora de cono con resorte en una línea de trituración de piedra caliza en una fábrica de materiales de construcción de Shandong, las fluctuaciones en la producción horaria se redujeron del 15 % al 5 %, lo que resultó en una carga más equilibrada en el sistema de cribado posterior.

2. Excelente forma de partícula del producto y gran adaptabilidad para la clasificación.

El principio de trituración laminada da como resultado una forma de partícula más uniforme después de la trituración, con un contenido cúbico superior al 70% y un contenido de escamas inferior al 15%, muy superior al contenido de escamas de las trituradoras de mandíbulas (superior al 30%). Esta forma de partícula de alta calidad es muy ventajosa en la industria de áridos para la construcción. Una planta mezcladora de hormigón en Shanghái utiliza este equipo para triturar áridos de piedra caliza, lo que resulta en un aumento del 10% en la resistencia del hormigón en comparación con los áridos tradicionales y una reducción del 5% en el uso de cemento.

En el procesamiento de minerales, una forma de partícula uniforme mejora la eficiencia de la clasificación posterior. Datos de una planta de procesamiento de mineral de cobre en la provincia de Jiangxi muestran que el mineral triturado con una trituradora de cono de resorte ha logrado una mejora del 35% en la uniformidad del tamaño de partícula, un aumento de la recuperación por flotación del 82% al 88% y un aumento de la ley del concentrado en 0,5 puntos porcentuales.

3. Operación confiable y bajos costos de mantenimiento.

El sistema de seguridad de resorte reduce significativamente el riesgo de daños al equipo y minimiza el tiempo de inactividad por mantenimiento. Las estadísticas de una mina de hierro de Hunan muestran que las trituradoras de cono de resorte requieren solo 40 horas de inactividad por mantenimiento al año, 60 horas menos que las trituradoras de cono hidráulicas, lo que resulta en una tasa de utilización del equipo superior al 95%.

La larga vida útil de las piezas de desgaste es otra ventaja significativa. Los revestimientos de cono móviles y fijos están hechos de acero con alto contenido de manganeso o hierro fundido con alto contenido de cromo. Al triturar materiales de dureza media como la piedra caliza, los revestimientos pueden alcanzar entre 800 y 1200 horas, un 50 % más que los revestimientos de las trituradoras de mandíbula. Además, el equipo presenta una estructura optimizada, con pocas piezas de desgaste, como revestimientos y sellos, lo que resulta en un largo ciclo de reemplazo. Esto reduce los costos anuales de operación y mantenimiento entre un 25% y un 30% en comparación con los modelos hidráulicos con la misma capacidad de procesamiento.

4. Amplia adaptabilidad y alta tolerancia de operación

Las trituradoras de cono de resorte pueden procesar una amplia gama de materiales con una resistencia a la compresión de ≤300 MPa, incluyendo piedra caliza, granito, mineral de hierro y mineral de cobre. Se utilizan ampliamente en minería, piedra de construcción y beneficio metalúrgico. La cámara de trituración se puede ajustar para adaptarse a diferentes características del material reemplazando el revestimiento: un revestimiento de trituración gruesa de cavidad profunda se utiliza para triturar materiales duros (como el granito) para mejorar la fuerza de trituración; un revestimiento de trituración fina de cavidad poco profunda se utiliza para triturar materiales semiblandos (como la piedra caliza) para mejorar la eficiencia de trituración.

También ofrece una tolerancia operativa superior a la de otros modelos, manteniendo un funcionamiento estable en entornos hostiles, como altas temperaturas (superiores a 40 °C) y altas concentraciones de polvo. Una trituradora de cono de resorte en una cantera de roca de Gobi, en Xinjiang, presenta una tasa de fallos anual de tan solo el 3 % en entornos con una diferencia de temperatura de 30 °C entre el día y la noche y altas concentraciones de polvo, lo que demuestra su excepcional adaptabilidad ambiental.

Áreas de aplicación y valor en distintos escenarios

1. Minería: Equipos de pretratamiento de mineral de núcleo

En la minería de minerales metálicos y no metálicos, las trituradoras de cono de resorte realizan las tareas principales de trituración media y fina. En la minería de mineral de hierro, este equipo tritura mineral grueso de 20 a 50 mm, proporcionando el tamaño de partícula adecuado para molinos de bolas. Tras la adopción de este equipo en una mina de hierro en Hebei, el rendimiento del molino de bolas aumentó en un 18 % y el consumo de energía de molienda por tonelada de mineral disminuyó en 12 kWh. En el sector de minerales no metálicos, sus características de trituración uniforme evitan la trituración excesiva. Al triturar materiales como yeso y talco, se mejora el rendimiento. En una mina de yeso en Shandong, el rendimiento aumentó del 85 % al 92 %.

2. Piedra de construcción: el pilar de la producción de áridos de alta calidad

Dado que los proyectos de construcción exigen una mayor calidad de áridos, las trituradoras de cono de resorte se han convertido en equipos estándar para las líneas de producción de áridos de alta calidad. En la producción de áridos para carreteras, el árido basáltico triturado tiene una forma de partícula uniforme, cumpliendo con el estricto estándar de "contenido de escamas de aguja ≤ 10 %". El uso de este árido en un proyecto de carreteras en la provincia de Henan ha dado como resultado un cumplimiento total de la resistencia a la compresión requerida para el pavimento. En el hormigón comercial, la gradación continua del árido de piedra caliza triturada reduce el uso de cemento y disminuye los costos de producción del hormigón.

3. Metalurgia y Industria química: Equipos de purificación y pretratamiento de materiales

En el procesamiento de materias primas auxiliares en metalurgia, se utilizan trituradoras de cono de resorte para triturar materiales auxiliares como el coque y la dolomita hasta obtener un tamaño de partícula que cumpla con los requisitos de fundición en altos hornos. Tras la implementación de este equipo en una planta siderúrgica de Anshan, la tasa de utilización de materiales auxiliares aumentó un 8 % y la proporción de coque en altos hornos disminuyó en 20 kg/tonelada de hierro. En la industria química, el control preciso del tamaño de partícula al triturar materias primas como el mineral de fosfato y el mineral de potasa puede mejorar la eficiencia de la lixiviación posterior. Datos de una empresa química de fosfatos de Yunnan mostraron que, cuando el tamaño de partícula del mineral se controló a 15 mm, la tasa de lixiviación con ácido fosfórico aumentó en 5 puntos porcentuales.

Limitaciones existentes y direcciones de desarrollo

A pesar de sus importantes ventajas, las trituradoras de cono de resorte aún presentan deficiencias: la precisión del ajuste de la abertura de descarga del sistema de seguridad del resorte es limitada, lo que dificulta cumplir con los requisitos precisos de trituración ultrafina (≤5 mm). Al procesar materiales pegajosos, la cámara de trituración es propensa a obstruirse, lo que requiere una limpieza frecuente. Para abordar estos problemas, la industria está impulsando mejoras tecnológicas:

Mejoras inteligentes: La integración de sensores de IoT y algoritmos de IA monitoriza la carga de la cámara de trituración y la forma de las partículas en tiempo real, ajustando automáticamente la abertura de descarga. Un modelo piloto en una empresa ha logrado una reducción del 90 % de las partículas. Tasa de calificación de forma.

Optimización estructural: El desarrollo de un sistema de seguridad compuesto de "resorte + hidráulico" equilibra la fiabilidad de la seguridad con un ajuste preciso.

Mejoras de materiales: El uso de revestimientos cerámicos resistentes al desgaste prolonga la vida útil a más de 1500 horas al triturar materiales duros.

La trituradora de cono de resorte, con sus características estructurales principales de "seguridad de resorte + trituración laminada", demuestra ventajas significativas en la trituración de alta resistencia, incluyendo alta eficiencia, gran confiabilidad y excelente forma de partícula. Se ha convertido en un equipo indispensable en la minería, los materiales de construcción y otros campos. Si bien presenta limitaciones en la trituración ultrafina y el procesamiento de materiales pegajosos, los avances en tecnología inteligente y tecnología de materiales ampliarán aún más sus áreas de aplicación. En el contexto de la utilización eficiente de los recursos minerales y la construcción acelerada de infraestructura, las trituradoras de cono de resorte seguirán desempeñando un papel clave, proporcionando un sólido apoyo para mejorar la calidad y la eficiencia en La industria de procesamiento de materias primas.
